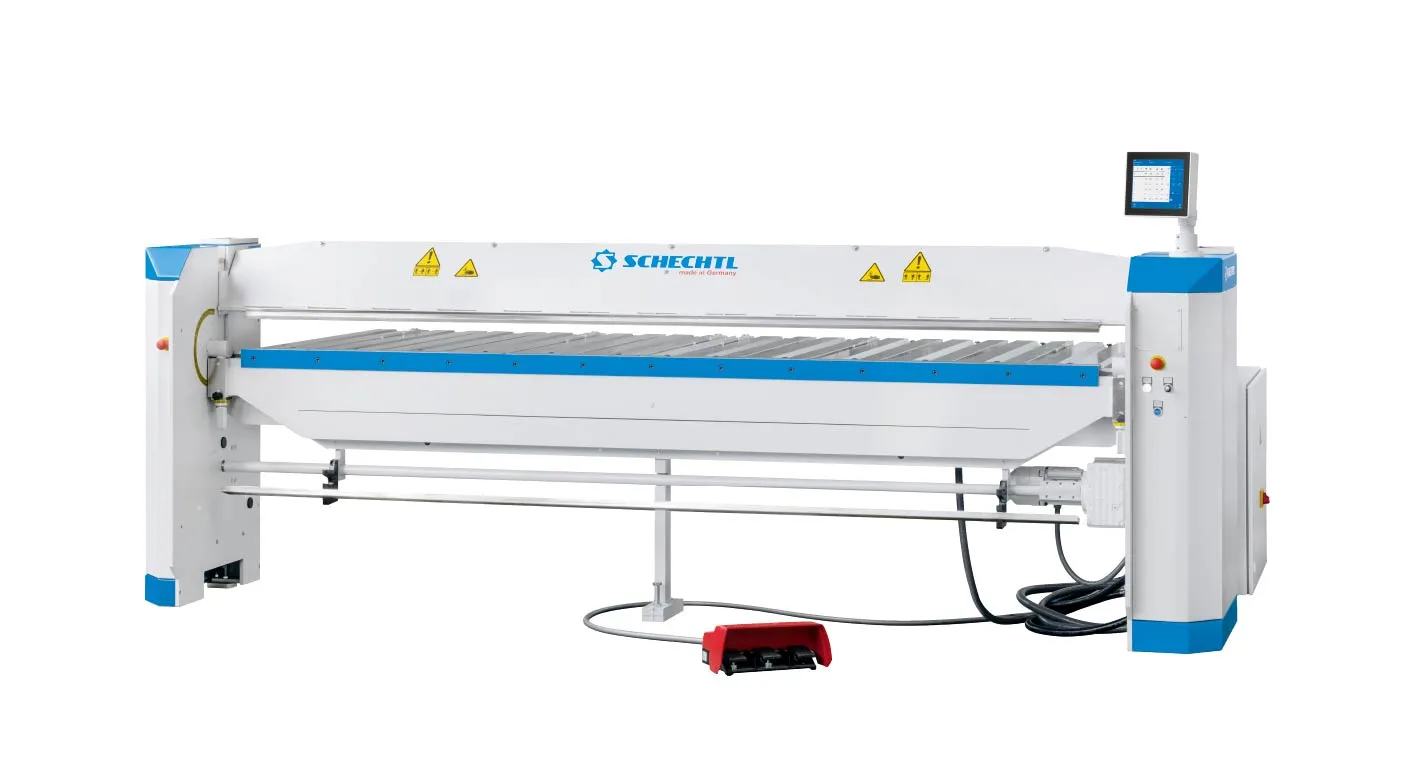

Schechtl Schwenkbiegemaschine MBM (motorisiert)
Artikel-Nummer:
Die MBM ECT ist Ihr komfortables Kraftpaket für gleichbleibend präzise Biegefolgen und hohe Wirtschaftlichkeit. Die Maschine ist geeignet für die Dünnblech-Verarbeitung für Kleinserien und wiederkehrende Einzelfertigung. Die 1-Mann-Bedienung und Monitor-Steuerung machen die Fertigung komfortabel einfach.
ECT Steuerung
Elektronisch gesteuerte Profilfertigung verkürzt Rüstzeiten; Eingabe von Biegewinkel, Tiefenanschlagmaß, Anhubhöhe, Umschlag und Zuschnitt; 250 Profilsätze und 36 Biegewinkel je Profilsatz speicherbar
Technik
Einfach bedienbare manuelle Biegewangenabsenkung, justierbare Vorspannung für maximale Biegegenauigkeit, große Freiheit in der Oberwange, manuelle Bombierung der Biegewange, Schaltschrank platzsparend unter dem Tiefenanschlag, verschleißfreier und wartungsfreier Direktantrieb über Exzenter (keine Zahnräder, keine Ketten), Sanftanlauf der Biegewange und des Tiefenanschlags
ACHTUNG!
Diese Maschine ist für den Einsatz in Industrieumgebung nach EN 61800-3 Kategorie C3.2 CE qualifiziert. Sie ist nicht vorgesehen für den Einsatz in einem öffentlichen Niederspannungsnetz, das auch Wohngebiete speist. Beim Einsatz in diesen Netzen sind Hochfrequenzstörungen zu erwarten, die zusätzliche Entstörungsmaßnahmen erfordern!
Normalzubehör
Scharfschiene 20°, Radius = 1,0 mm (gekröpft) für die Oberwange (66/24 mm), je 1 Einsatzschiene 68/10 mm und 68/24 mm für Biegewange, motorbetriebener Tiefenanschlag 6–750 mm, Fußschalter, Anschlussstecker 16 A 5 m Kabel, Anschlussspannung: 3 x 400 Volt, 50 Hz
Sonderzubehör
Rollenschere*, Konusfinger für Motor-Tiefenanschlag, 2. Fußschalter für 2-Mann-Bedienung, Geißfußschiene 55 und 32 mm mit Aufnahmeschiene, geteilte Biegewange*, Bürsten oder Kugelrollenauflage, Tiefenanschlag*
* nur lieferbar bei Erstausstattung
| Technische Daten | MBM 250 | MBM 310 |
|---|---|---|
| Technische Daten:Nutzlänge | MBM 250:2540 mm | MBM 310:3100 mm |
| Technische Daten:Max. Blechstärke (Stahl 400 N/mm²) | MBM 250:1,00 mm | MBM 310:1,00 mm |
| Technische Daten:Max. Blechstärke (Alu 250 N/mm²) | MBM 250:1,50 mm | MBM 310:1,50 mm |
| Technische Daten:Max. Blechstärke (VA 600 N/mm²) | MBM 250:0,80 mm | MBM 310:0,80 mm |
| Technische Daten:Nennleistung Biege-/Oberwange | MBM 250:0,55/0,22/0,4 kW | MBM 310:0,55/0,22/0,4 kW |
| Technische Daten:Max. Öffnungshöhe | MBM 250:130 mm | MBM 310:130 mm |
| Technische Daten:Tischhöhe | MBM 250:900 mm | MBM 310:900 mm |
| Technische Daten:Gewicht | MBM 250:1600 kg | MBM 310:1800 kg |
| Technische Daten:Max. Außenmaße (L x T x H) | MBM 250:3302 x 1579 x 1747 mm | MBM 310:3862 x 1579 x 1747 mm |
